柱塞泵PVS-0B~2B(日制)
產品型號：PVS-0B,PVS-1B,PVS-2B
變量柱塞泵PVS(日制)通過使用半圓柱形斜盤，可以保持穩定的出油量，減少流量損失。
- 產品介紹
- 規格參數
變量柱塞泵PVS(日制)型號說明
PVS -1 B -16 N 2 -(*) -12 型號說明 泵系列 安裝方法 泵排量cm3/rev 控制方式 壓力調整范圍 輔助標記 設計號 PVS系列
變量柱塞泵0,1,2 B：法蘭安裝型
A：腳座安裝型8,16,22
35,45見控制方式 見規格表 無標記：油口兩側型
Z：油口向后型
(PVS-1*,PVS-2*)30：PVS-0*
12：PVS-1*,PPVS-2*

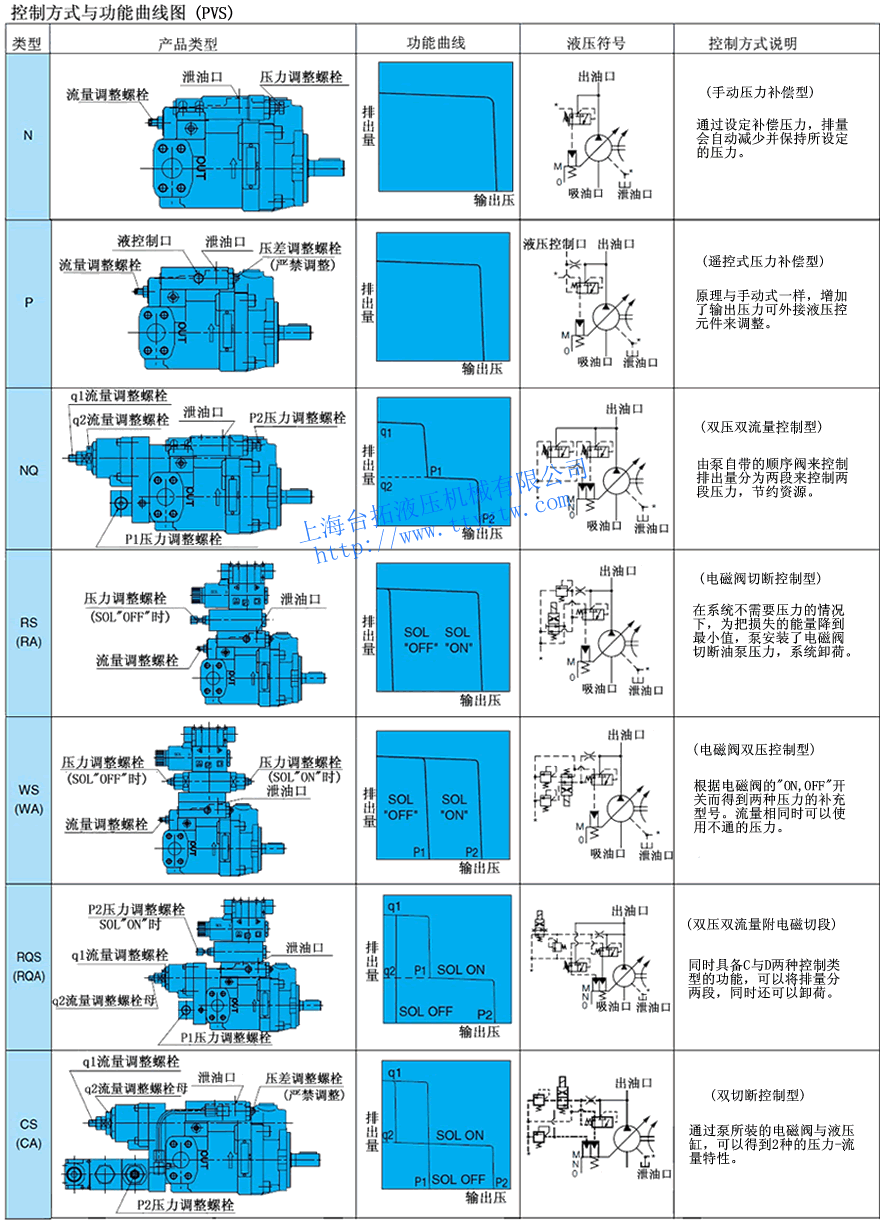

20：PVS-2*-45N3(只有)備注：常用的控制方式為手動壓力補償型(N)
變量柱塞泵PVS(日制)規格表
型 號 排量
cm3/rev無負載時排量(?/min) 壓力調整
范圍Mpa最大允許
壓力Mpa轉速范圍 r/分 重量
(kg)1000r/分 1200r/分 1500r/分 1800r/分 最低 最高 PVS-0B-8*0-30 8.0 8.0 9.6 12.0 14.4 2～3.5 25 500 2000 7.7 PVS-0B-8*1-30 2～7 PVS-0B-8*2-30 3～14 PVS-0B-8*3-30 3～21 PVS-1B-16*0-(*)-12 16.5 16.5 19.8 24.7 29.7 2～3.5 25 500 2000 10.5 PVS-1B-16*1-(*)-12 2～7 PVS-1B-16*2-(*)-12 3～14 PVS-1B-16*3-(*)-12 3～21 PVS-1B-22*0-(*)-12 22.0 22.0 26.4 33.0 39.6 2～3.5 25 500 2000 10.5 PVS-1B-22*1-(*)-12 2～7 PVS-1B-22*2-(*)-12 3～14 PVS-1B-22*3-(*)-12 3～21 PVS-2B-35*0-(*)-12 35.0 35.0 42.0 52.5 63.0 2～3.5 25 500 2000 21 PVS-2B-35*1-(*)-12 2～7 PVS-2B-35*2-(*)-12 3～14 PVS-2B-35*3-(*)-12 3～21 PVS-2B-45*0-(*)-12 45.0 45.0 54.0 67.5 81.0 2～3.5 25 500 2000 21 PVS-2B-45*1-(*)-12 2～7 PVS-2B-45*2-(*)-12 3～14 PVS-2B-45*3-(*)-20 3～21 備注：1、標準的旋轉方向?yàn)轫槙r(shí)針時。2、平鍵為標準。
變量柱塞泵PVS(日制)尺寸圖

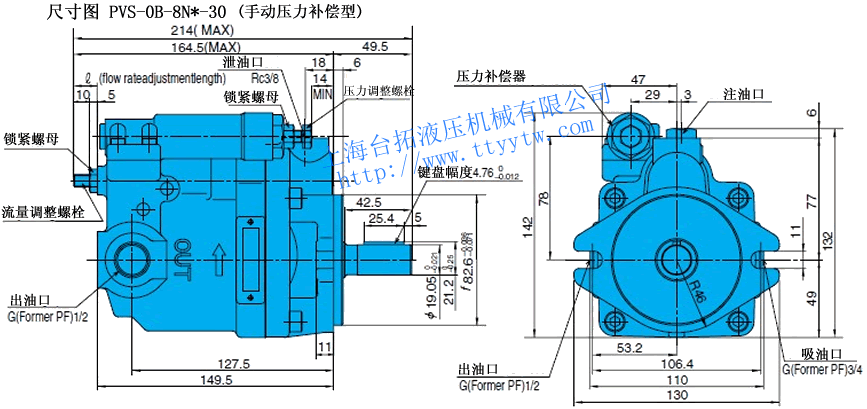

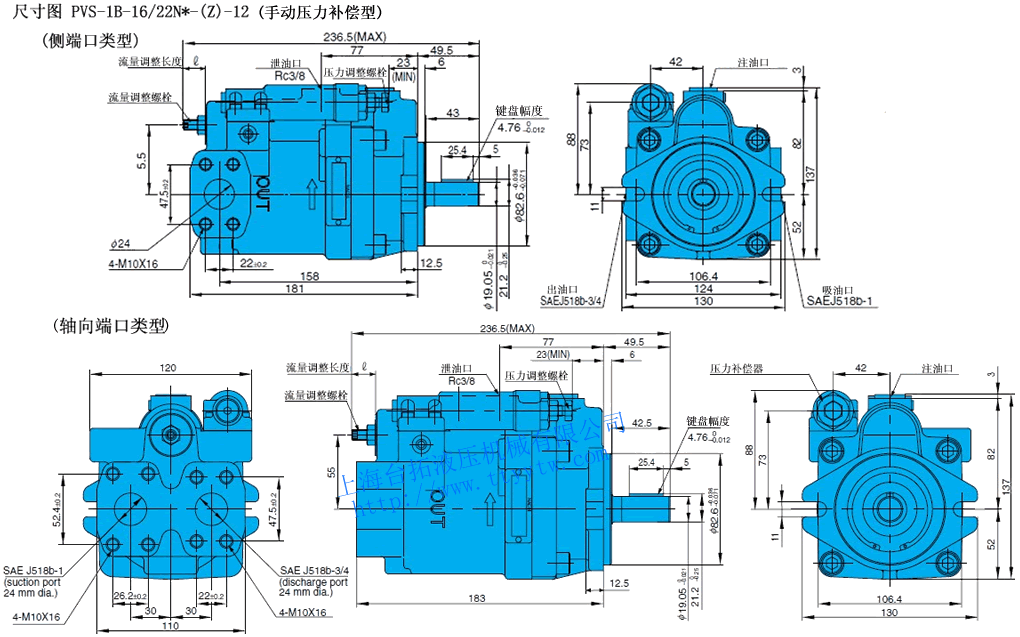

變量柱塞泵PVS-0B-8N*-30尺寸圖下載 變量柱塞泵PVS-1B-16/22N*-(Z)-12尺寸圖下載

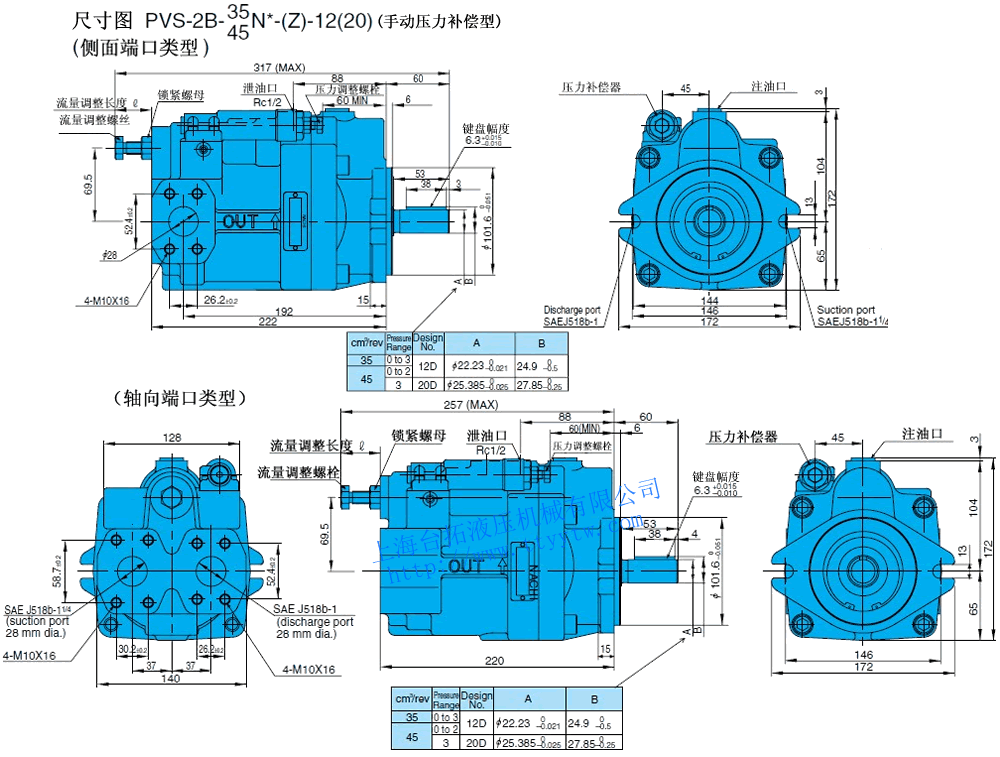

變量柱塞泵PVS-2B-35/45N*-(Z)-12(20)尺寸圖下載

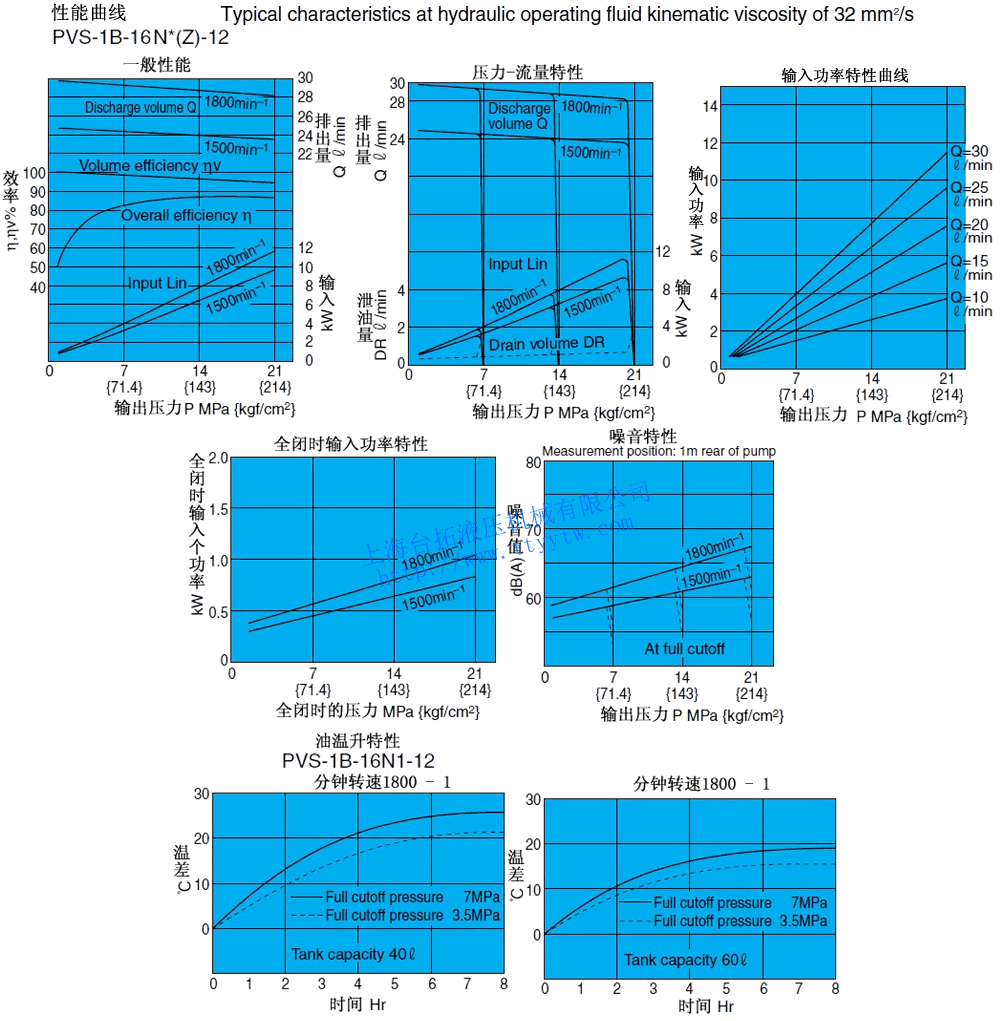

變量柱塞泵PVS(日制)性能曲線

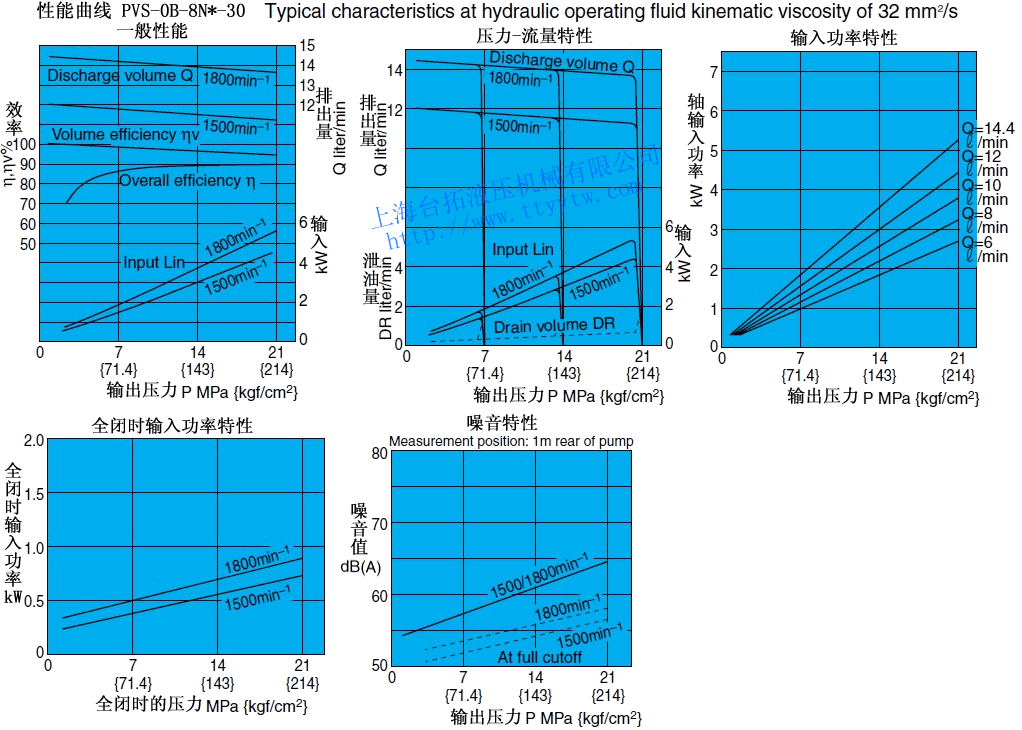

變量柱塞泵PVS-0B-8N*-30性能曲線下載 變量柱塞泵PVS-1B-16N*-(Z)-12性能曲線下載

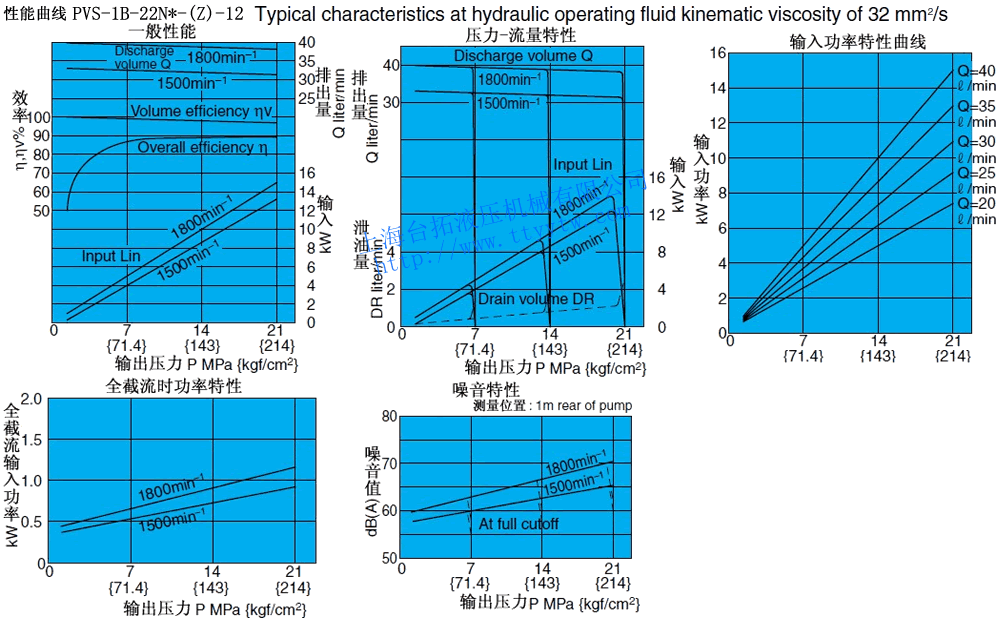

變量柱塞泵PVS-1B-22N*-(Z)-12性能曲線下載 變量柱塞泵PVS-2B-35N*-(Z)-12性能曲線下載

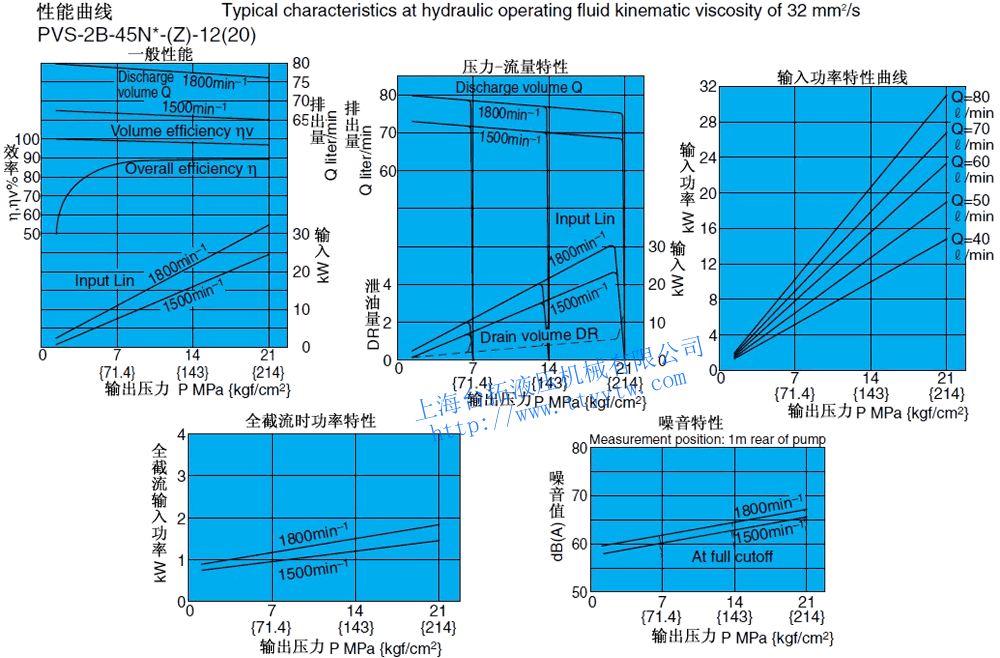

變量柱塞泵PVS-2B-45N*-12(20)性能曲線下載
