- 方向控制閥
-
-
電磁換向閥DFA/B/C
產品型號：電磁換向閥DFA/B/C
電磁換向閥DFA/B/C
- 產品介紹
- 規格參數
電磁換向閥DFA/B/C型號說明
S -DF A -02 -3C2 -A110 -L -35C 型 式 系列號 電器接線方式 口徑代號 閥軸型號 線圈電壓 指示燈 高壓及大流量型設定編號 S:
液壓緩沖型
無標記:
標準型濕式電
磁換向閥A:DIN插頭型
B:接線盒型
C:電導線
(出線式)02:1/4"(NG06)

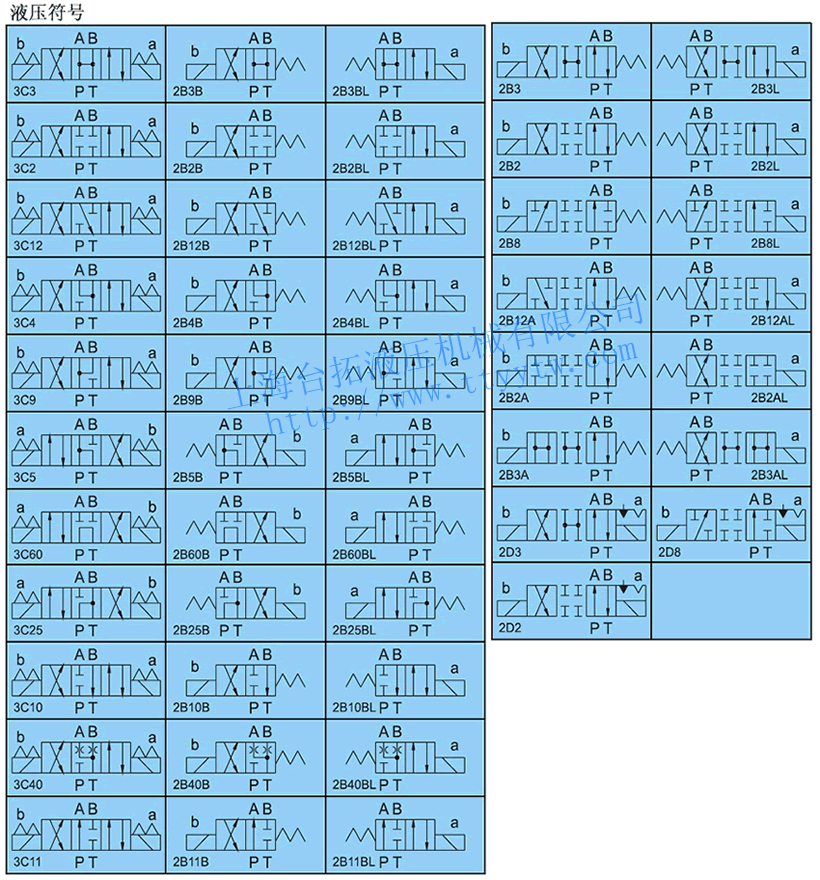

03:3/8"(NG10)液壓符號 見下表 L:附指示燈
無標記:
無指示燈35:350BAR容許回油背壓:21Mpa
35H:350BAR高強力型容許回油背壓:21Mpa
35C:允許背壓:160BAR(限制用于02系列)電磁換向閥DFA/B/C-02/03規格表
DFA/B/C-02 DFA/B/C-03 交流電磁閥 直流電磁閥 交流電磁閥 直流電磁閥 內附整流器 - 內附整流器 - 交流 RAC 直流 交流 RAC 直流 最高工作壓力 P,A,B孔口 35Mpa 最大回油容許背壓 T孔口 35:21Mpa
35C:16MPa16Mpa 線圈電壓 交流AC：A110(50/60Hz)&A120(60Hz)=C1/C3 A120(50/60Hz)=C120 A220(50/60Hz)&A240(60Hz)=C2/C4 A240(50/60Hz)=C5/C6
直流DC：D12(D1),D24(D2),D36(D3)&D48(D4)依需要之其它直流電壓
交直流RAC：R110(50/60Hz)&R120(50/60Hz)=R1/R3 R220(50/60Hz)&R240(50/60Hz)=R2/R4
(附內建式整流器，由交流電改變至直流電)換向頻率(次數/分鐘) 標準型 300 120 300 300 120 240 緩沖型 - 120 - 120 標準 指示燈 L L 緩沖 - S - S 質量
kg雙電磁線圈 1.8 2.0 4.2 5.0-35 5.6-35H 單電磁線圈 1.4 1.5 3.6 3.9-35 4.2-35H 建議操作條件 操作溫度范圍 -20℃～70℃ 5℃～60℃ 操作粘度范圍 15～300mm2/s 粘度指數 90或以上 過濾精度 25m或更小 電磁換向閥DFA/B/C-02/03-35規格表
型號 DFA/B/C-02-35(C)系列 DFA/B/C-03-35(H)系列 標準型 液壓緩沖型 標準型 液壓緩沖型 交流 直流及RAC型 閥軸型式 最高工作
壓力Mpa最大流量
公升/分最高工作
壓力Mpa最大流量
公升/分最高工作
壓力Mpa最大流量
公升/分最高工作
壓力Mpa最大流量
公升/分最高工作
壓力Mpa最大流量
公升/分2B8 35 30 25 30 35 40 35 85 25 85 2B8L 2D8 85 2B2 80 50 130 160 130 2B2L 2D2 100 2B3 65 2B3L 2D3 2B2B 100 2B2BL 3C11 3C2 3C9 3C41 3C40 3C12 AC:65
DC:803C4 3C3 50 3C60 25 40 25 25 100 85 3C5 電磁換向閥補充說明

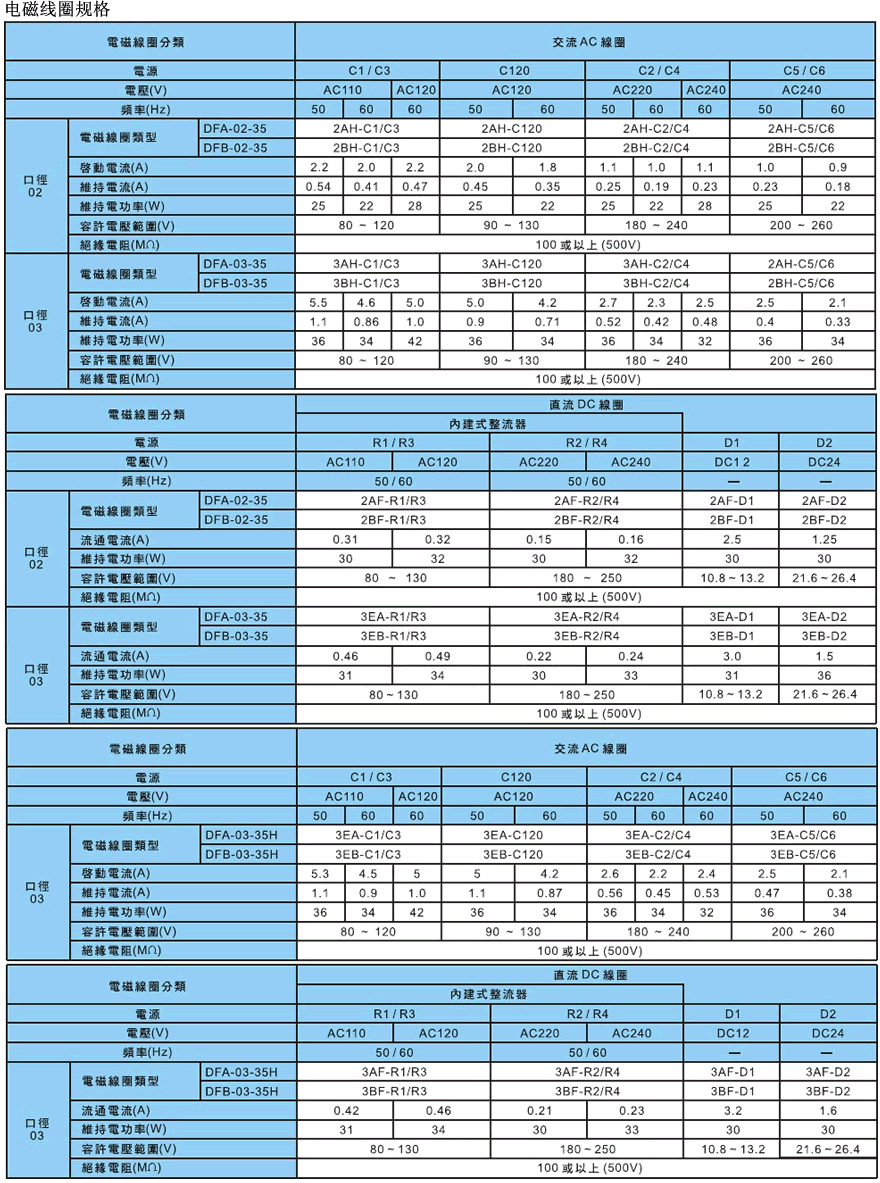

電磁換向閥DFA/B/C電磁線圈規格

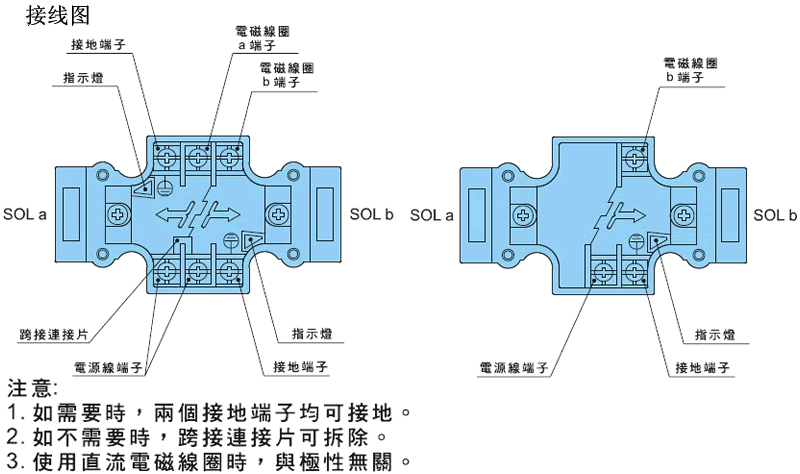

電磁換向閥DFA/B/C接線圖

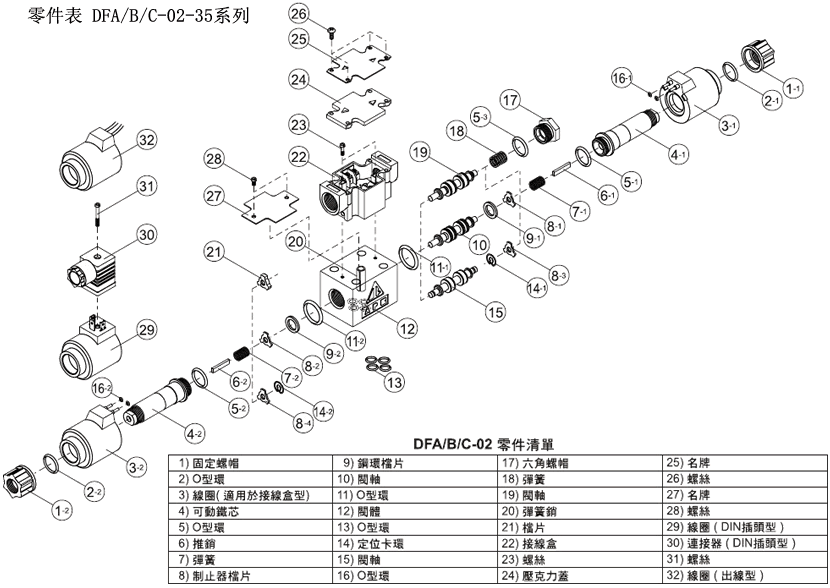

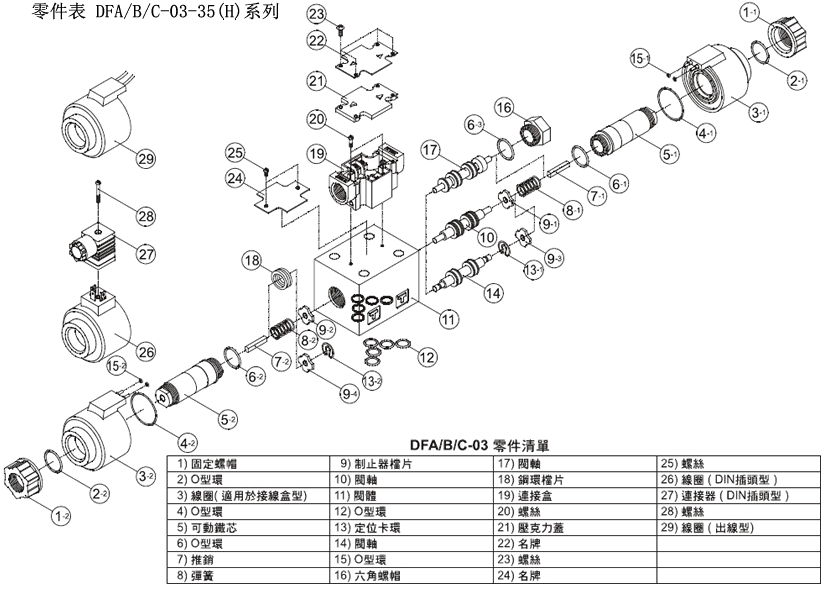

電磁換向閥DFA/B/C零件表
電磁換向閥DFA/B/C-02-35系列零件表下載 電磁換向閥DFA/B/C-03-35(H)系列零件表下載

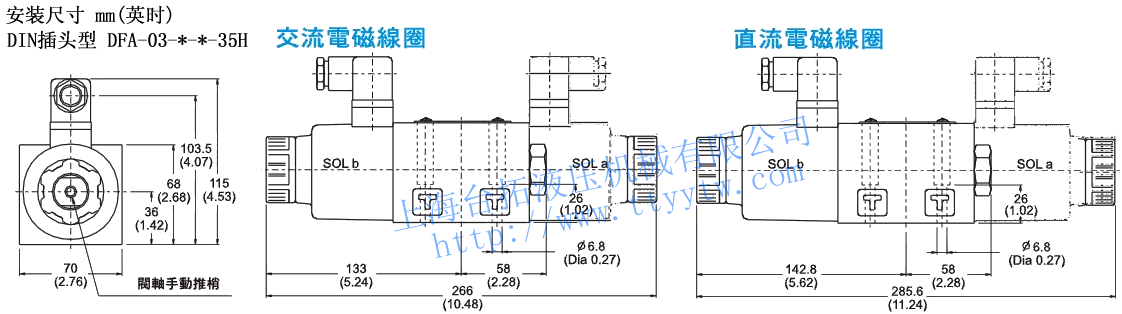

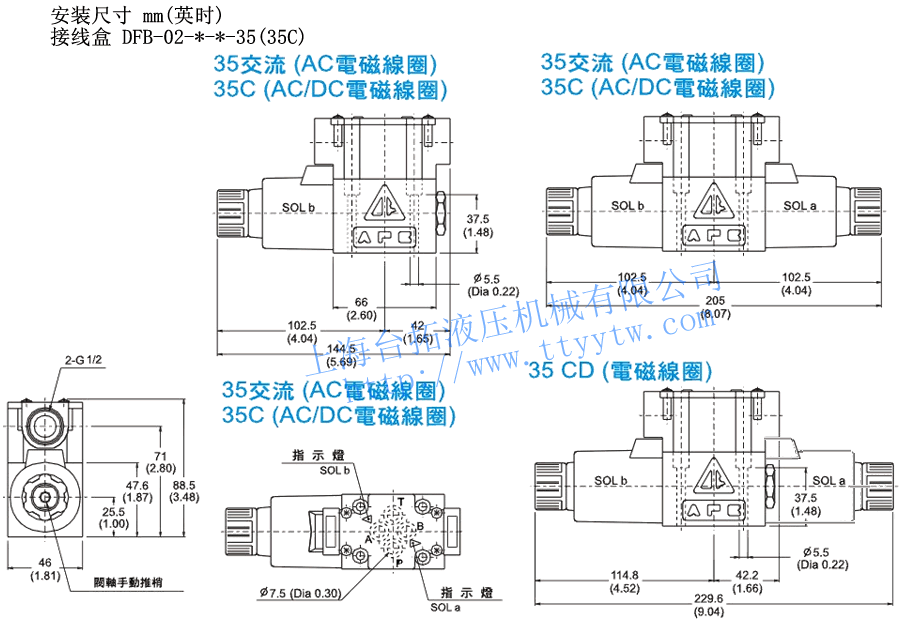

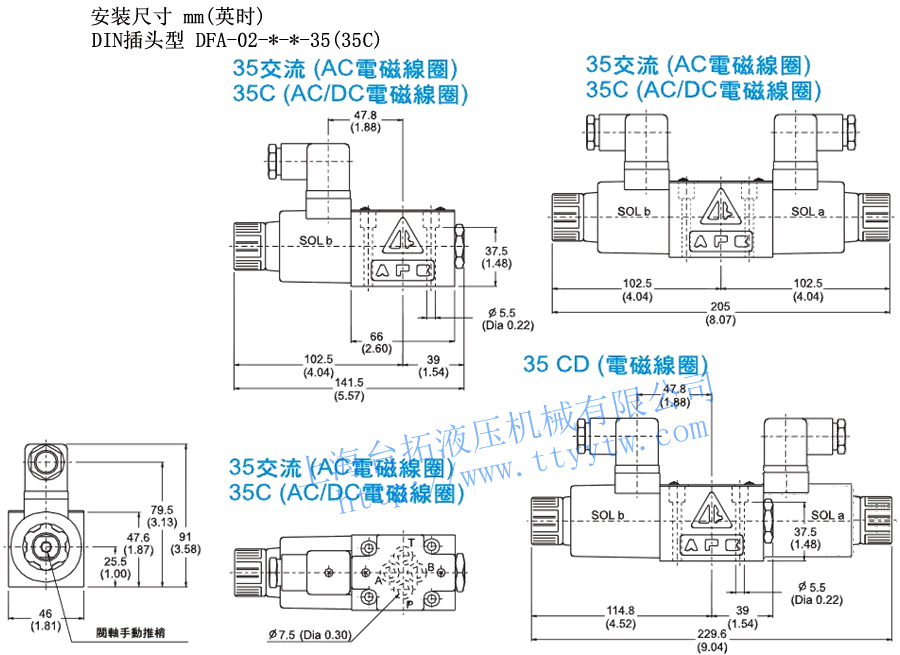

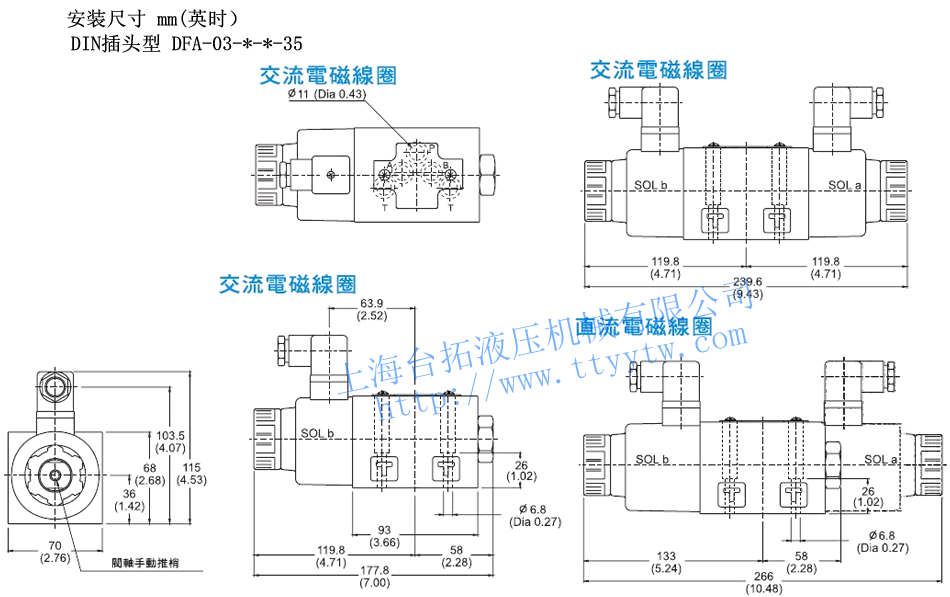

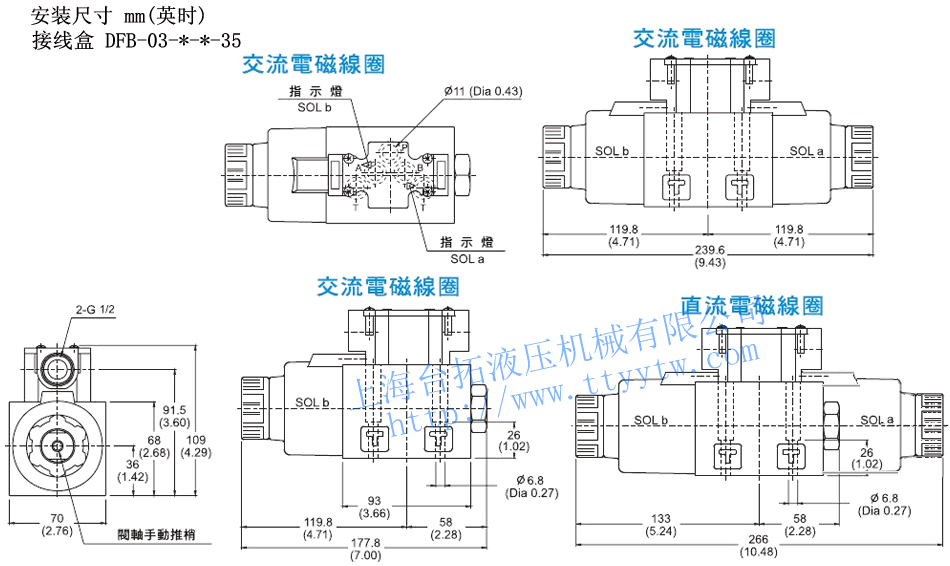

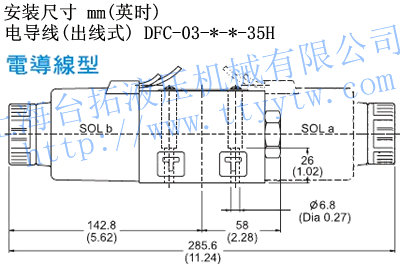

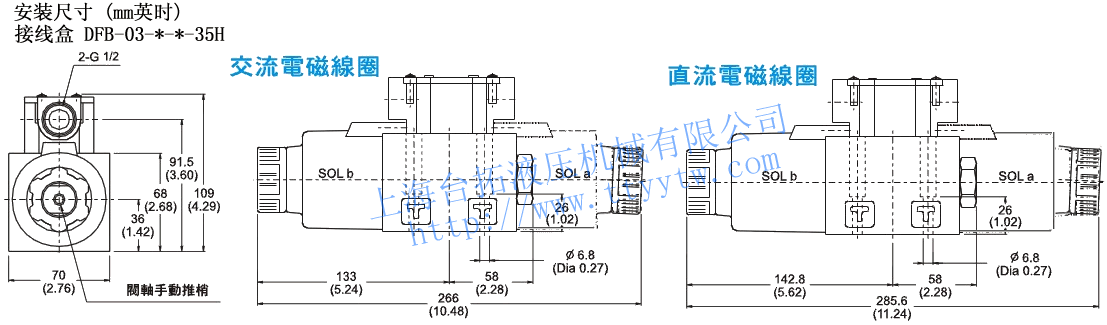

電磁換向閥DFA/B/C安裝尺寸
電磁換向閥DFB-02-*-*-35(35C)安裝尺寸下載 電磁換向閥DFA-02-*-*-35(35C)安裝尺寸下載
電磁換向閥DFC-02-*-*-35安裝尺寸下載 電磁換向閥DFB-03-*-*-35安裝尺寸下載
電磁換向閥DFA-03-*-*-35安裝尺寸下載 電磁換向閥DFC-03-*-*-35H安裝尺寸下載
電磁換向閥DFB-03-*-*-35H安裝尺寸下載 電磁換向閥DFA-03-*-*-35H安裝尺寸下載

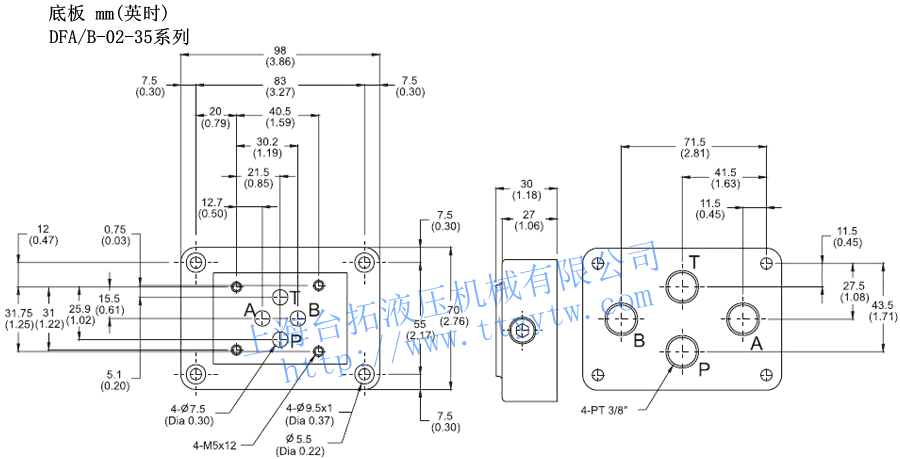

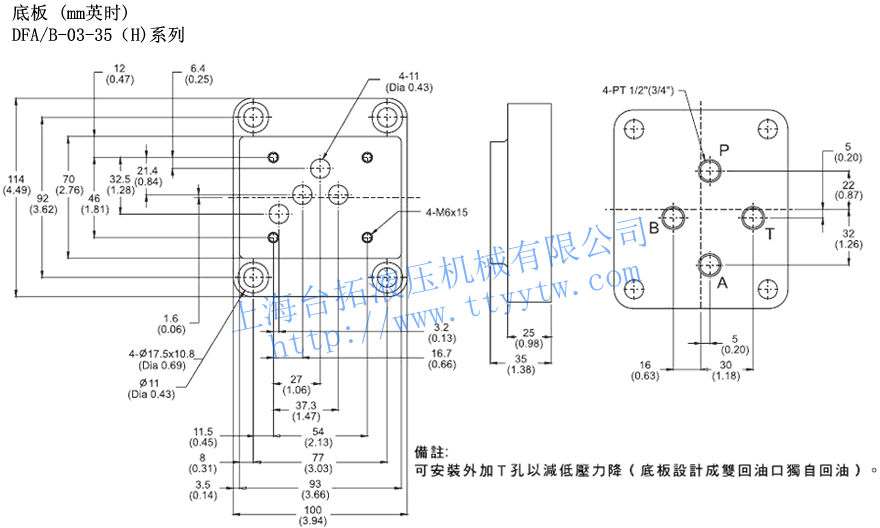

電磁換向閥DFA/B/C安裝底板
