- 方向控制閥
-
-
電磁換向閥D4-02/03
產品型號：電磁換向閥D4-02/03
電磁換向閥D4-02/03
- 產品介紹
- 規格參數
電磁換向閥D4-02/03型號說明
D4 -02 -2 B 2 L -A1 5 - 型號說明 規格 閥心機能 線圈型式 頻率 指示燈 閥位數 彈簧配置 閥芯型式 電磁鐵位置 D4：接線盒型
(JIS)02(6通徑)
NG62 B：?jiǎn)晤^二位
(彈簧復位)
D：雙頭二位
(機械定位)2,3,4,5,
6,7,8,9,
10,11,12
請參閱
閥芯機能表無：標準型
L：逆組立交流AC
A1：AC 110V
A2：AC 220V
A3：AC 380V
直流DC
D1：DC 12V
D2：DC 24V
交直流RF
R1：RF 110V
R2：RF 220V5：50HZ
6：60HZ
直流電省略無：標準帶燈
B：黑色無燈3 C：雙頭三位
(彈簧中位)03(10通徑)
NG102 B：?jiǎn)晤^二位
(彈簧復位)
D：雙頭二位
(機械定位)3 C：雙頭三位
(彈簧中位)備注：1、未列之閥芯形式請參考閥芯種類表。2、插頭型和接線盒型本身均帶有指示燈。
電磁換向閥D4-02/03性能規格表
閥芯機能 流量范圍
D4-0203最高使用
壓力MPa
(PAB孔)最大
背壓
MPa重量KG 最高切換
頻率C.P.M溫度范
圍℃油粘度
cst過濾
精度μ額定 最大 單頭 雙頭 C2
40 60 31.5 16 1.5(AC) 1.90(AC) AC:240
DC:240
RF:1205～60 20～300 25 C4
C10
C3
30 40 1.6(DCRF) 2(DCRF) C5
25 C60
B2
40 60 31.5 3.3(AC) 4.0(AC) B3
B8
D2
40 60 3.6(DC) 4.8(DC) D3
電磁換向閥D4閥芯機能和應用
電磁換向閥D4閥芯外型結構圖

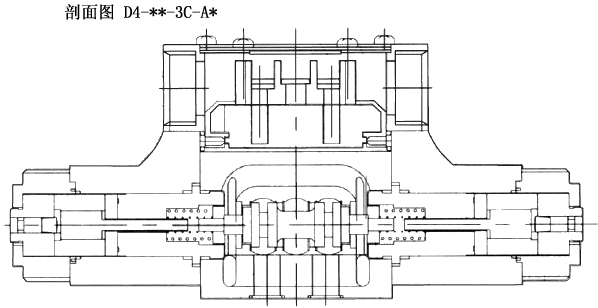

電磁換向閥D4-**-3C-A*剖面圖

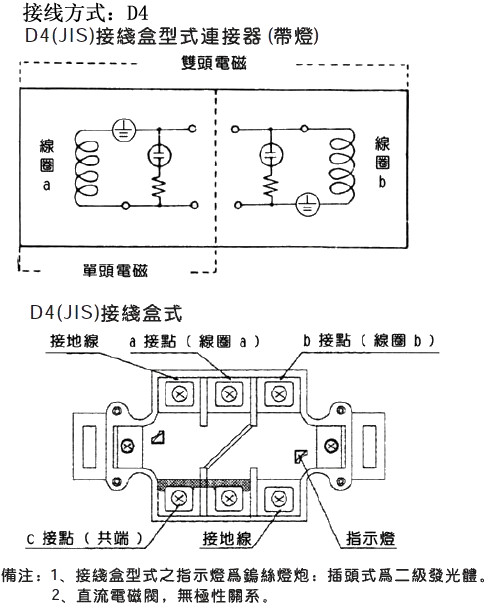

電磁換向閥D4接線方式

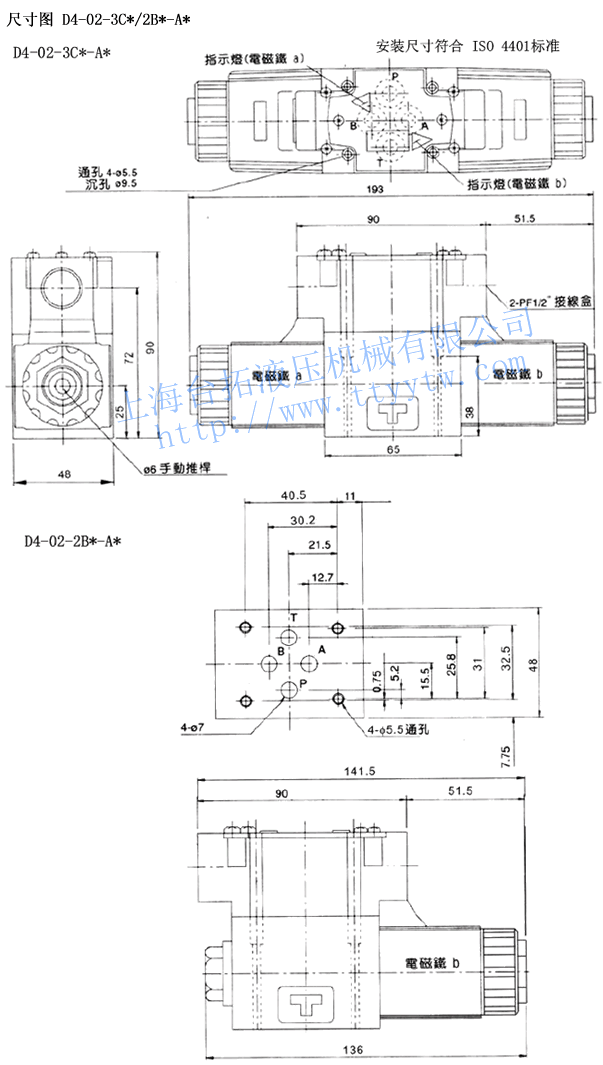

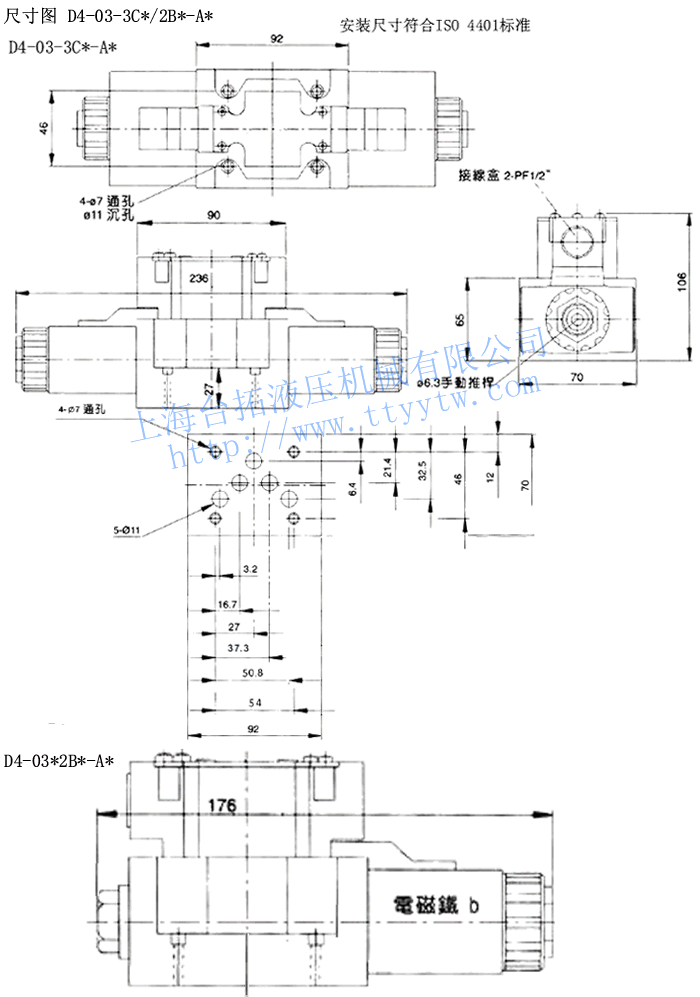

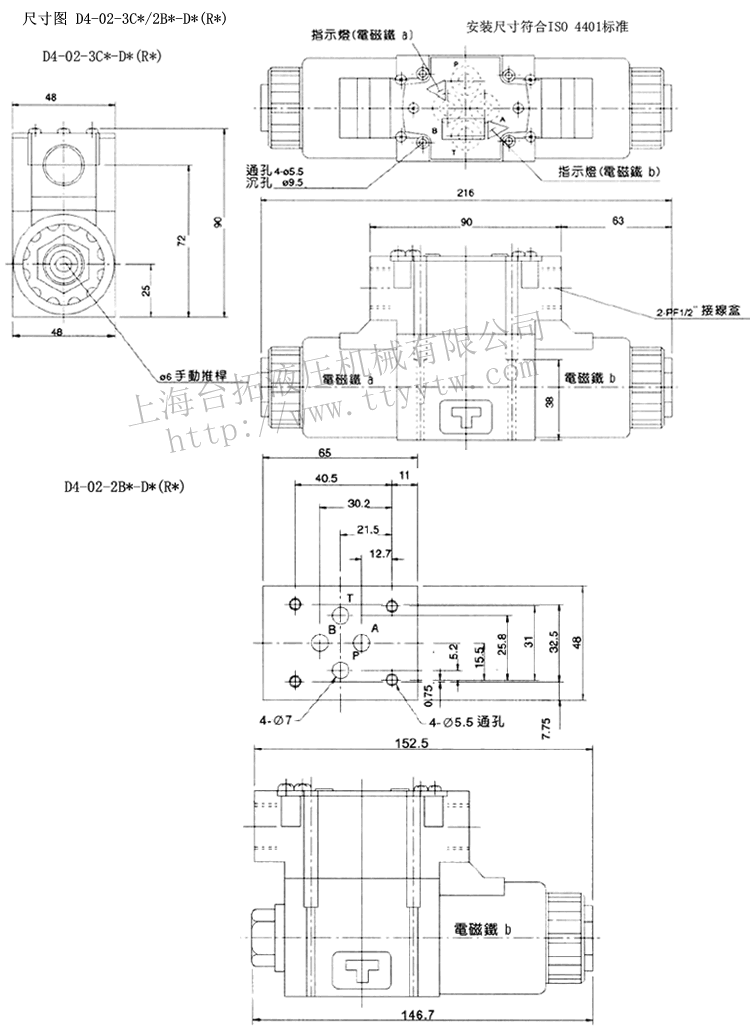

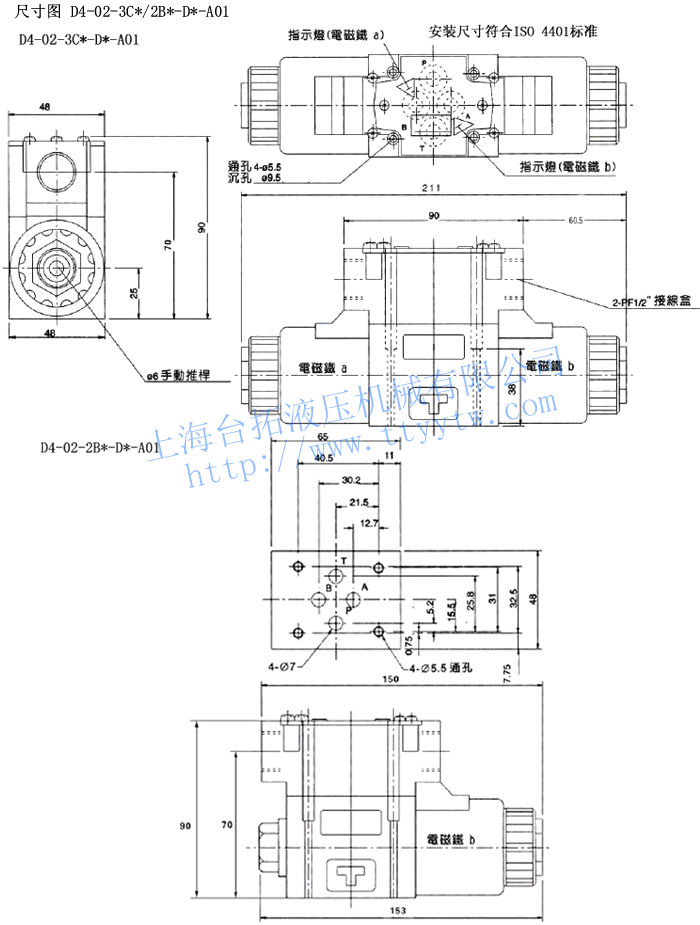

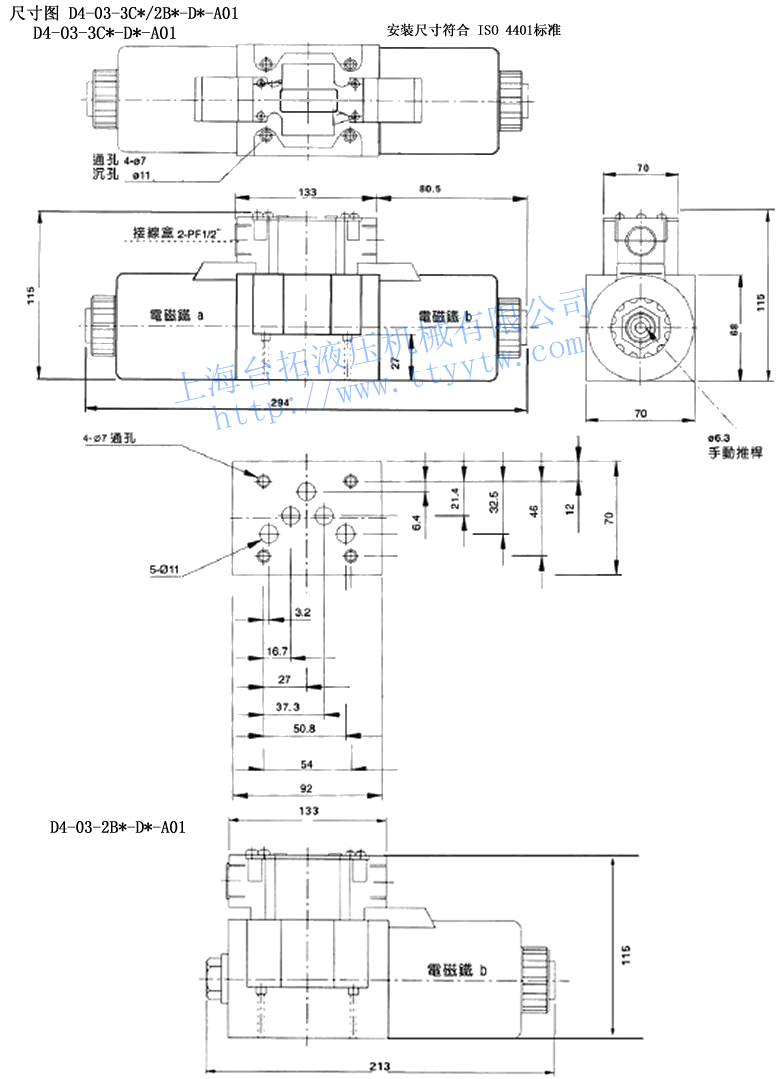

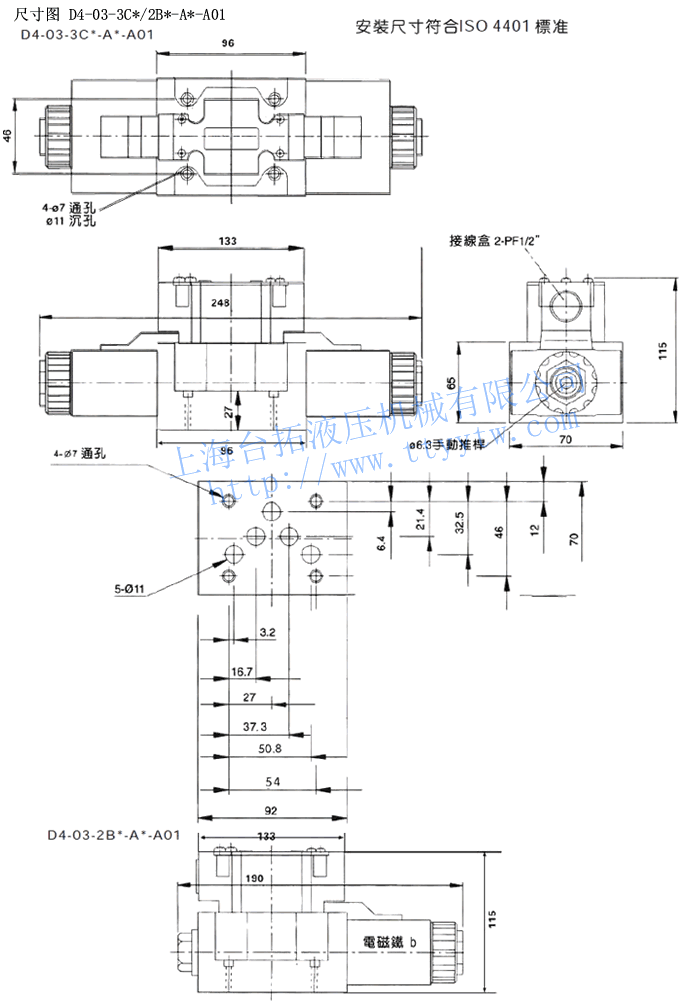

電磁換向閥D4-02/03尺寸圖
電磁換向閥D4-02-3C*/2B*-A*尺寸圖下載 電磁換向閥D4-02-3C*/2B*-D*(R*)下載

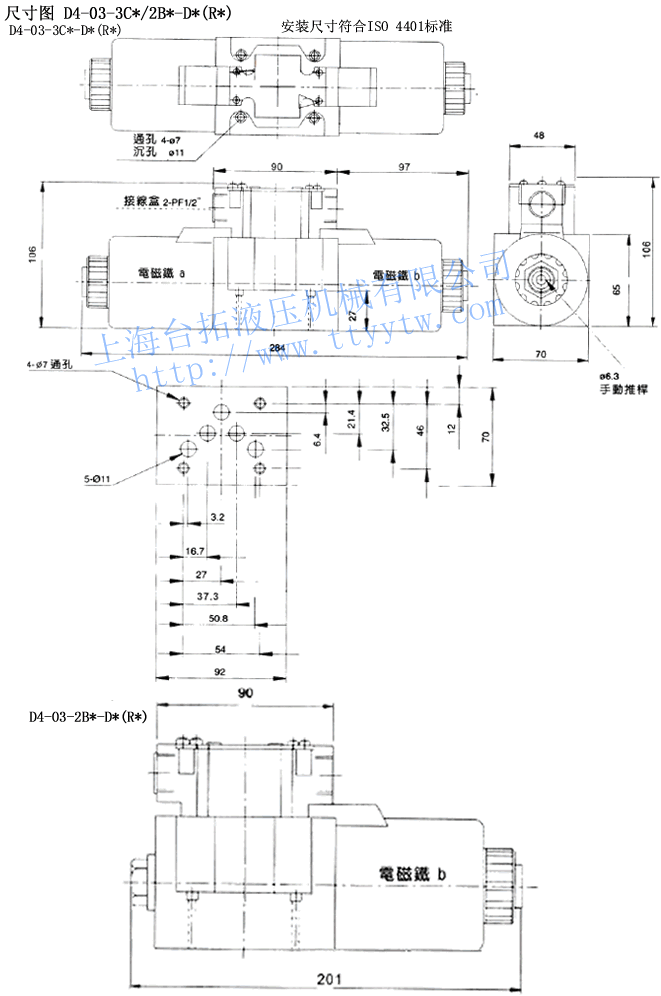

電磁換向閥D4-03-3C*/2B*-A*下載 電磁換向閥D4-03-3C*/2B*-D*(R*)下載

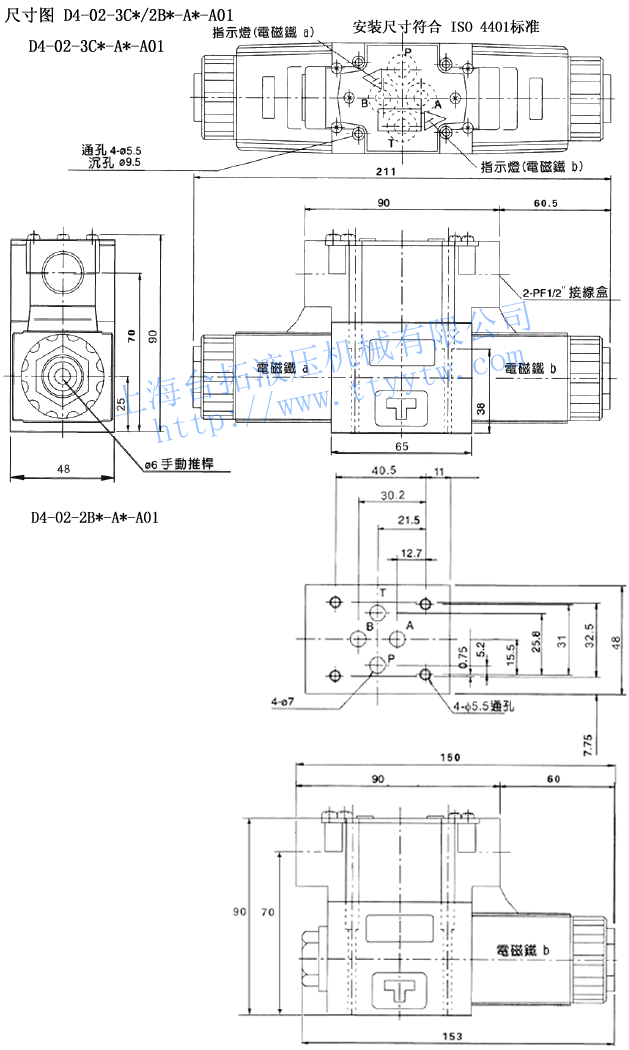

電磁換向閥D4-02-3C*/2B*-A*-A01下載 電磁換向閥D4-02-3C*/2B*-D*-A01下載
電磁換向閥D4-03-3C*/2B*-A*-A01下載 電磁換向閥D4-03-3C*/2B*-D*-A01下載
