- 內嚙合型
-
-
中壓內嚙合齒輪泵QT
產品型號：中壓內嚙合齒輪泵QT
中壓內嚙合齒輪泵QT多被用在精密加工機械。
- 產品介紹
- 規格參數
中壓內嚙合齒輪泵QT型號說明
QT 4 2 -25 F -* -A 系列號 尺寸 壓力表示 理論流量cc/rev 回轉方向及油口 可選 設計號 內嚙合
齒輪泵2,3,4,5,6 2：中壓泵 4,5,6.3,8,10,12.5,16,20,25
31.5,40,50,63,80,100,125無記號:順時針F(右轉)
L:逆時針E(左轉)H:帶高壓油封
V:磷酸酯系油用
*:其它特殊規格A 備注：H：帶高壓油封(進油壓力2kgf/cm2)以下。
中壓內嚙合齒輪泵QT規格表
型號 工作壓力
kgf/cm2功率N KW 流量?/min無負荷時 60HZ 50HZ 額定PR 最高M(jìn)P 額定壓力和1500rpm
時的功率6P電機 4P電機 6P電機 4P電機 1200rpm 1800rpm 1000rpm 1500rpm QT22-4 140 160 1.7 - 7.5 - 6.4 QT22-5 2.0 6.5 9.8 5.4 8.2 QT22-6.3 2.4 7.9 11.9 6.5 9.9 QT22-8 3.0 9.8 14.8 8.2 12.3 QT32-10 3.8 11.9 17.9 9.9 14.9 QT32-12.5 4.8 15.0 22.6 12.5 18.8 QT32-16 5.9 18.6 28.0 15.5 23.3 QT42-20 7.6 24.1 36.3 20.0 30.2 QT42-25 9.4 29.9 45.0 24.8 37.4 QT42-31.5 12.1 38.5 57.9 32.0 48.2 QT52-40 14.6 45.7 70.3 38.9 58.5 QT52-50 18.7 60.3 90.6 50.2 75.5 QT52-63 23.4 75.9 114.0 63.2 95.0 QT62-80 29.4 95.6 143.7 79.6 119.7 QT62-100 36.9 120.3 181.2 100.4 150.9 QT62-125 45.4 149.0 223.8 124.1 186.4 備注1：本表用于大概的選擇QT泵型號，泵的詳細內容請?jiān)賲⒄毡玫男阅鼙?，還有表中的所需功率N(kw)是在1500rpm額定壓力時的值。
內嚙合齒輪泵QT構造圖

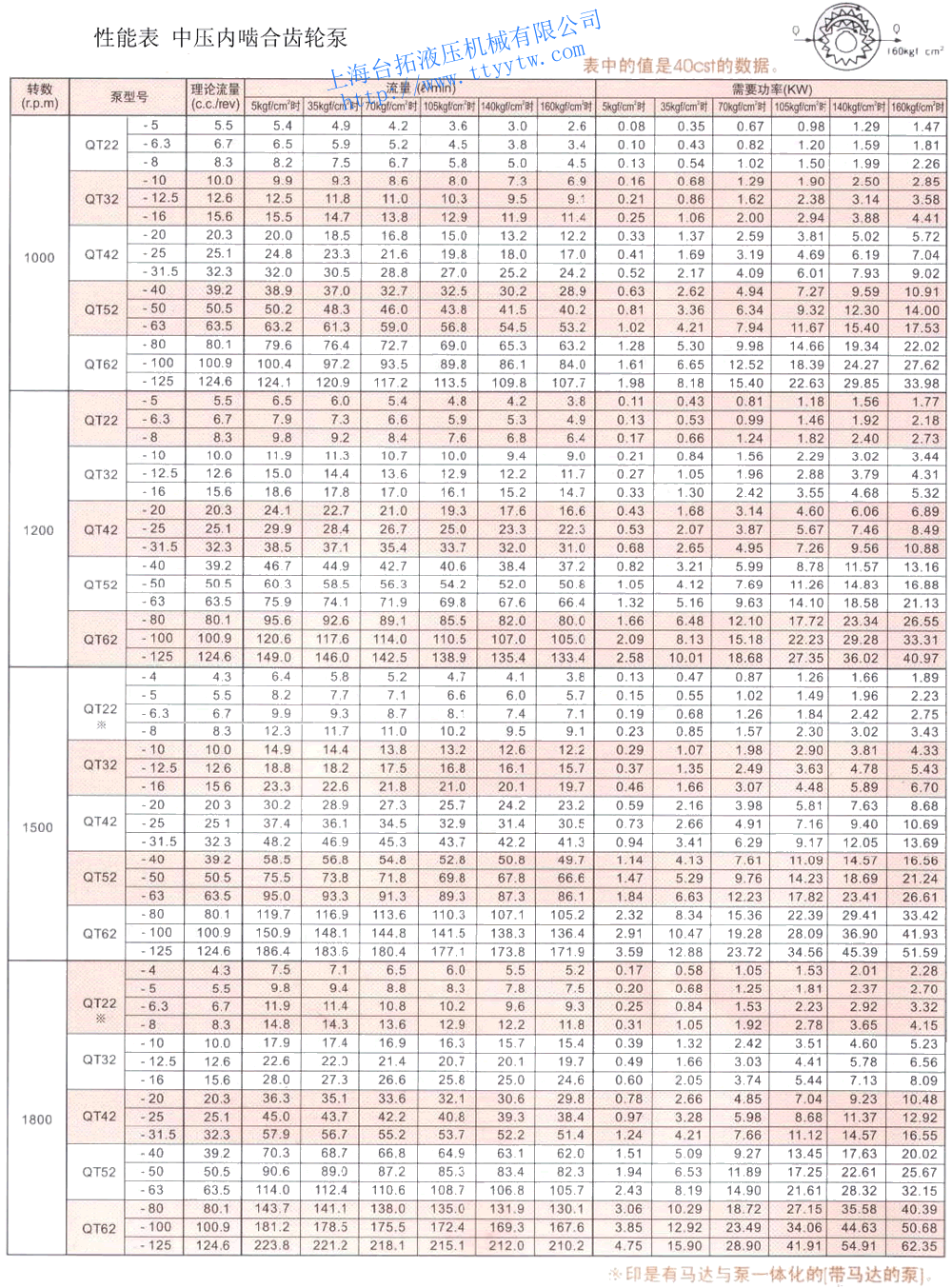

中壓內嚙合齒輪泵QT性能表
內嚙合齒輪泵QT外形尺寸圖
內嚙合齒輪泵QT性能曲線
